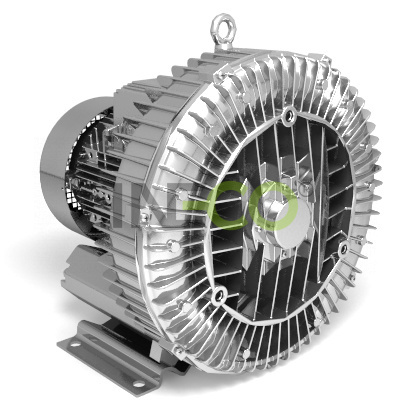

Dmuchawy bocznokanałowe jednostopniowe INW
Jednostopniowe dmuchawy bocznokanałowe INW 21, INW 31
Jednostopniowe dmuchawy bocznokanałowe INW 41
Jednostopniowe dmuchawy bocznokanałowe INW 51
Jednostopniowe dmuchawy bocznokanałowe INW 61, INW 71, INW 73, INW 81, INW 83
Jednostopniowe dmuchawy bocznokanałowe INW 84
Jednostopniowe dmuchawy bocznokanałowe INW 91, INW 93
Jednostopniowe dmuchawy bocznokanałowe INW 95
Dmuchawy bocznokanałowe - 5
Charakterystyka:
- szeroka skala zastosowań
- duży zakres typów
- eksploatacja bezolejowa
- niska głośność
- prostota konserwacji
- wielki zakres wydajności
- minimalna liczba części ruchomych
- łatwy montaż i demontaż
- mały ciężar
- duża liczba elementów
Przykłady zastosowania:
- napowietrzanie w oczyszczalniach ścieków i wód odpadowych
- odkurzacze przemysłowe: stałe albo przenośne; czyszczenie filtrów
- masaż podwodny, kąpiele pęcherzykowe, kominy pęcherzykowe
- noże powietrzne, proces suszenia
- pneumatyczny system transportu mąki, pszenicy itp.
- zbieranie pyłu, noże powietrzne
- odpad powietrzny ze sterylnych pomieszczeń
- kompresja temperaturowa pary do produkcji wody destylowanej
- odkurzanie resztek poprodukcyjnych
- urządzenie do zasysania
- pneumatyczny transport pyłu, pudrów, granulatu, sztucznych włókien, kapsuł itp.; instalacja w obszarach zagrożonych niebezpieczeństwem powstania pożaru
- manipulacja łukami ssącymi, uszeregowywanie i przytrzymywanie elementów z zastosowaniem próżni
- napowietrzanie stawów hodowlanych
- manipulacja materiałami, pakowanie termokurczliwe
- odkurzanie pyłu, przytrzymywanie arkuszy przy pomocy zasysania, gazowy system odpadowy
- osuszanie ścian z zastosowaniem próżni (pompy próżniowe)
Zasada działania:
Gaz jest zasysany do wnętrza urządzenia przez króciec ssący z wbudowanym tłumikiem hałasu (1). W kanale bocznym (2) koło łopatkowe (3) oddaje mu swoją prędkość i gaz siłą odśrodkową jest tłoczony na obwód komory sprężania. W ten sposób spiralnym torem płynie ponownie sprężany aż do króćca tłoczącego (4), przez który wychodzi na zewnątrz. W razie wielostopniowych dmuchaw gaz przechodzi przez kilka komór sprężania umieszczonych jedna za drugą i w ten sposób osiąga większe różnice ciśnienia
| Typ | Ilość zasysana (m3/h) |
Ciśnienie/ próżnia (mbar) |
Silnik (IP55)*, 50 Hz, (60 Hz)** |
Głośność |
Ciężar |
Podłączenie dmuchawy (gwint wewnętrzny) |
||
| Pobór mocy | Napięcie | Prąd | ||||||
| (kW) | (V) | (A) | ||||||
| Trójfazowe | ||||||||
| INW 01 H16 * |
55 | 90/80 | 0,2 | 200-240 Δ/345-415 Y | 1,0 Δ/0,6 Y | 46 | 5 | G 1" |
| INW 11 H16 * |
70 | 120/110 | 0,25 | 200-240 Δ/345-415 Y | 1,16 Δ/0,7 Y | 48 | 7 | G 1" |
| INW 21 H06 | 80 | 110/100 | 0,25 | 200-240 Δ/345-415 Y | 2,1 Δ/1,2 Y | 53 | 8 | G 1¼" |
| INW 21 H16 | 80 | 130/120 | 0,4 | 200-240 Δ/345-415 Y | 2,6 Δ/1,5 Y | 53 | 10 | G 1¼" |
| INW 31 H06 | 110 | 120/110 | 0,55 | 200-240 Δ/345-415 Y |
2,8 Δ/1,6 Y |
55 | 11 | G 1¼" |
| INW 41 H06 | 145 | 120/120 | 0,7 | 200-240 Δ/345-415 Y | 3,8 Δ/2,2 Y | 63 | 13 | G 1½" |
| INW 41 H16 | 145 | 160/160 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 63 | 15 | G 1½" |
| INW 41 H26 | 145 | 200/170 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 63 | 17 | G 1½" |
| INW 51 H06 | 210 | 100/110 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 64 | 19 | G 2" |
| INW 51 H16 | 210 | 170/170 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 64 | 21 | G 2" |
| INW 51 H26 | 210 | 190/200 | 1,6 | 200-240 Δ/345-415 Y | 7,5 Δ/4,3 Y | 64 | 22 | G 2" |
| INW 51 H36 | 210 | 270/220 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 64 | 25 | G 2" |
| INW 53 H06 | 270 | 40/40 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 65 | 19 | G 2” |
| INW 53 H16 | 270 | 110/120 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 65 | 21 | G 2” |
| INW 53 H26 | 270 | 150/160 | 1,6 | 200-240 Δ/345-415 Y | 7,5 Δ/4,3 Y | 65 | 22 | G 2” |
| INW 53 H36 | 270 | 230/220 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 65 | 25 | G 2” |
| INW 61 H06 | 280 | 180/170 | 1,6 | 200-240 Δ/345-415 Y | 8,5 ∆/ 4,9 Y | 65 | 24 | G 2” |
| INW 61 H16 | 280 | 220/235 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 65 | 26 | G 2" |
| INW 61 H26 | 280 | 280/280 | 3,0 | 200-240 Δ/345-415 Y | 12,5 Δ/7,2 Y | 65 | 31 | G 2" |
| INW 71 H06 | 318 | 150/160 | 1,6 | 200-240 Δ/345-415 Y | 8,5 Δ/4,9 Y | 69 | 27 | G 2" |
|
INW 71 H16 |
318 | 190/190 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 69 | 29 | G 2" |
| INW 71 H26 | 318 | 270/260 | 3,0 | 200-240 Δ/345-415 Y | 12,5 Δ/7,2 Y | 69 | 34 | G 2" |
| INW 71 H37 | 318 | 360/290 | 4,0 | 345-415 ∆/600-720 Y | 9,5 Δ/5,5 Y |
69 | 40 | G 2" |
| INW 73 H06 | 420 | 100/100 | 1,6 | 200-240 Δ/345-415 Y |
8,5 Δ/4,9 Y | 70 | 29 | G 2" |
| INW 73 H16 | 420 | 170/180 | 2,2 | 200-240 Δ/345-415 Y |
9,7 Δ/5,6 Y | 70 | 32 | G 2" |
| INW 73 H26 | 420 | 200/220 | 3,0 | 200-240 Δ/345-415 Y |
12,5 Δ/7,2 Y |
70 | 37 | G 2" |
| INW 73 H37 | 420 | 290/260 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 42 | G 2" |
| INW 81 H07 | 530 | 200/200 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 51 | G 2½" |
| INW 81 H17 | 530 | 300/300 | 5,5 | 345-415V ∆/600-720 Y | 13,3 ∆/7,7 Y | 70 | 61 | G 2½" |
| INW 81 H27 | 530 | 430/320 | 7,5 | 345-415V ∆/600-720 Y | 16,7∆/9,6 Y | 70 | 66 | G 2½" |
| INW 83 H07 | 700 | 140/150 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 52 | G 2½" |
| INW 83 H17 | 700 | 190/200 | 5,5 | 345-415V ∆/600-720 Y | 13,3 ∆/7,7 Y | 70 | 62 | G 2½" |
| INW 83 H27 | 700 | 260/270 | 7,5 | 345-415V ∆/600-720 Y | 16,7 ∆/9,6 Y | 70 | 67 | G 2½" |
| INW 84 H27 | 900 | 180/200 | 7,5 | 345-415V ∆/600-720 Y | 16,7 ∆/9,6 Y | 74 | 87 | G 2½" |
| INW 84 H37 | 900 | 370/280 | 11,0 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 74 | 115 | G 2½" |
| INW 91 H07 | 1050 | 190/190 | 8,5 | 345-415V ∆/600-720 Y | 18,2 ∆/10,5 Y | 74 | 108 | G 4" |
| INW 91 H17 | 1050 | 280/290 | 12,5 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 74 | 121 | G 4" |
| INW 91 H37 | 1050 | 460/360 | 18,5 | 345-415V ∆/600-720 Y | 37,0 ∆/21,0 Y | 74 | 126 | G 4" |
| INW 93 H07 | 1370 | 110/120 | 8,5 | 345-415V ∆/600-720 Y | 18,2 ∆/10,5 Y | 75 | 98 | G 4" |
| INW 93 H17 | 1370 | 180/190 | 12,5 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 75 | 120 | G 4" |
| INW 93 H37 | 1370 | 340/320 | 18,5 | 345-415V ∆/600-720 Y | 37,0 ∆/21,0 Y | 75 | 131 | G 4" |
| INW 94 H27 | 1940 | 110/130 | 15,0 | 345-415V ∆/600-720 Y | 35,0 ∆/20,0 Y | 75 | 187 | G 4" |
| INW 94 H37 | 1940 | 200/220 | 20,0 | 345-415V ∆/600-720 Y | 40,0 ∆/23,0 Y | 75 | 212 | G 4" |
| INW 94 H47 | 1940 | 280/310 | 25,0 | 345-415V ∆/600-720 Y | 52,0 ∆/30,0 Y | 75 | 219 | G 4" |
| INW 95 H27 | 2050 | 170/160 | 15,0 | 345-415V ∆/600-720 Y | 35,0 ∆/20,0 Y | 75 | 220 | G 4" |
| INW 95 H37 | 2050 | 230/250 | 20,0 | 345-415V ∆/600-720 Y | 40,0 ∆/23,0 Y | 75 | 230 | G 4" |
| INW 95 H47 | 2050 | 280/310 | 25,0 | 345-415V ∆/600-720 Y | 52,0 ∆/30,0 Y | 75 | 235 | G 4" |
| Jednofazowe | ||||||||
| INW 01 A11 * |
55 | 80/70 | 0,2 | 200-240 | 1,5 | 46 | 6 | G 1" |
| INW 11 A11 * | 70 | 110/110 | 0,25 | 200-240 | 1,7 | 48 | 8 | G 1" |
| INW 21 A11 | 80 | 130/120 | 0,37 | 200-240 | 2,7 | 53 | 10 | G 1¼" |
| INW 31 A01 | 100 | 120/120 | 0,55 | 200-240 | 3,7 | 55 | 12 | G 1¼" |
| INW 41 A01 | 145 | 120/120 | 0,7 | 200-240 | 4,5 | 63 | 16 | G 1½" |
| INW 41 A11 | 145 | 160/150 | 0,8 | 200-240 | 5,2 | 63 | 16 | G 1½" |
| INW 41 A21 | 145 | 190/150 | 1,1 | 200-240 | 7,3 | 63 | 18 | G 1½" |
| INW 51 A11 | 210 | 160/160 | 1,1 | 200-240 | 7,3 | 64 | 22 | G 2" |
| INW 51 A21 | 210 | 200/190 | 1,5 | 200-240 | 9 | 64 | 26 | G 2" |
| INW 53 A21 | 270 | 140/150 | 1,5 | 200-240 | 9 | 65 | 26 | G 2" |
* Model INW 01 i INW 11 posiadają stopień ochrony IP54
** 60 Hz dane na żądanie.
INW dmuchawy próżniowe z kanałem bocznymKarty katalogowe (pdf/2MB)
Dmuchawy o większej wydajności są dmuchawami dwustopniowymi INW.
Wysokociśnieniowe dmuchawy/pompy próżniowe INW z kanałem bocznym stosuje się jako pompy próżniowe albo dmuchawy do ciągłej eksploatacji o mocy podanej na krzywej charakterystyki roboczej. Do dyspozycji są silniki w wersji standardowej do napięcia zasilającego: 50 Hz lub 60 Hz. Dmuchawy/pompy mają zgodnie z międzynarodową klasyfikacją następujący stopień ochrony: IP 55 (ochrona przed pyłem i bryzgającą wodą) z wyjątkiem modeli INW 01 i INW 11, które posiadają stopień ochrony IP 54.
Silniki zostały zaprojektowane zgodnie z normą DIN EN 60 034/IEC 34-1 oraz klasą temperaturową F. W urządzeniach trójfazowych dopuszcza się odchyłkę w zakresie +/- 10% przy napięciu stabilnym oraz w zakresie +/- 5% przy napięciu niestabilnym; urządzenia jednofazowe zaprojektowano z dopuszczalną odchyłką w zakresie +/- 5%. Jednakże, jeśli podczas ciągłej eksploatacji będzie się korzystać jedynie z 90% maksymalnie dopuszczalnego nadciśnienia, wtedy dopuszczalny zakres napięcia można zwiększyć do zakresu +/- 10%. Dopuszczalna odchyłka częstotliwości wynosi maksymalnie +/- 2%.
 |
 |
 |
|
|
Dmuchawy/pompy próżniowe INW spełniają wymagania Dyrektywy 2002/95/WE Parlamentu Europejskiego i Rady Europy z dnia 27 stycznia 2003 r. w sprawie ograniczania stosowania niektórych niebezpiecznych substancji w urządzeniach elektrycznych i elektronicznych. |  |
Dmuchawy/pompy próżniowe INW z kanałem bocznym spełniają wymogi rozporządzenia dotyczącego urządzeń maszynowych Wspólnoty Europejskiej (CE). |
