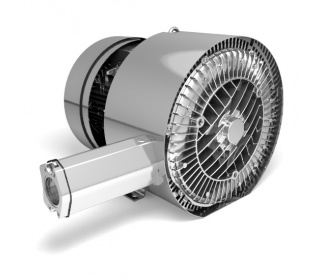

Dmuchawy bocznokanałowe dwustopniowe INW
Charakterystyka:
- szeroka skala zastosowań
- duży zakres typów
- eksploatacja bezolejowa
- niska głośność
- prostota konserwacji
- wielki zakres wydajności
- minimalna liczba części ruchomych
- łatwy montaż i demontaż
- mały ciężar
- duża liczba elementów
Przykłady zastosowania:
- napowietrzanie w oczyszczalniach ścieków i wód odpadowych
- odkurzacze przemysłowe: stałe albo przenośne; czyszczenie filtrów
- masaż podwodny, kąpiele pęcherzykowe, kominy pęcherzykowe
- noże powietrzne, proces suszenia
- pneumatyczny system transportu mąki, pszenicy itp.
- zbieranie pyłu, noże powietrzne
- odpad powietrzny ze sterylnych pomieszczeń
- kompresja temperaturowa pary do produkcji wody destylowanej
- odkurzanie resztek poprodukcyjnych
- urządzenie do zasysania
- pneumatyczny transport pyłu, pudrów, granulatu, sztucznych włókien, kapsuł itp.; instalacja w obszarach zagrożonych niebezpieczeństwem powstania pożaru
- manipulacja łukami ssącymi, uszeregowywanie i przytrzymywanie elementów z zastosowaniem próżni
- napowietrzanie stawów hodowlanych
- manipulacja materiałami, pakowanie termokurczliwe
- odkurzanie pyłu, przytrzymywanie arkuszy przy pomocy zasysania, gazowy system odpadowy
- osuszanie ścian z zastosowaniem próżni (pompy próżniowe)
Zasada działania:
Gaz jest zasysany do wnętrza urządzenia przez króciec ssący z wbudowanym tłumikiem hałasu (1). W kanale bocznym (2) koło łopatkowe (3) oddaje mu swoją prędkość i gaz siłą odśrodkową jest tłoczony na obwód komory sprężania. W ten sposób spiralnym torem płynie ponownie sprężany aż do króćca tłoczącego (4), przez który wychodzi na zewnątrz. W razie wielostopniowych dmuchaw gaz przechodzi przez kilka komór sprężania umieszczonych jedna za drugą i w ten sposób osiąga większe różnice ciśnienia
Typ | Ilość zasysana (m3/h) |
Ciśnienie/ próżnia (mbar) |
Silnik (IP55), 50 Hz, (60 Hz)* | Głoś- ność (dB) |
Ciężar (kg) |
Podłączenie dmuchawy (gwint wewnętrzny) |
||
Pobór mocy | Napięcie | Prąd | ||||||
(kW) | (V) | (A) |
||||||
Trójfazowe | ||||||||
INW 220 H26 | 88 | 240/210 | 0,7 | 200-240 ∆ / 345-415 Y | 3,8 ∆ / 2,2 Y | 55 | 15 | G 1¼” |
INW 320 H26 | 110 | 230/200 | 0,85 | 200-240 ∆ / 345-415 Y | 4,2 ∆ / 2,4 Y | 58 | 17 | G 1¼” |
INW 320 H36 | 110 | 290/280 | 1,3 | 200-240 ∆ / 345-415 Y | 5,7 ∆ / 3,3 Y | 58 | 20 |
G 1¼” |
INW 420 H36 | 150 | 280/280 | 1,6 | 200-240 ∆ / 345-415 Y | 7,5 ∆ / 4,3 Y | 66 | 24 | G 1½” |
INW 420 H46 | 150 | 420/330 | 2,2 | 200-240 ∆ / 345-415 Y | 9,7 ∆ /5,6 Y | 66 | 27 | G 1½” |
INW 520 H46 | 230 | 410/340 | 3,0 | 200-240 ∆ / 345-415 Y | 12,5 ∆ / 7,2 Y | 72 | 39 | G 2” |
INW 520 H57 | 230 | 440/390 | 4,0 | 345-415 ∆ | 9,5 ∆ / 5,5 Y | 72 | 43 | G 2” |
INW 720 H16 | 320 | 190/200 | 2,2 | 200-240 ∆ / 345-415 Y | 9,7 ∆ / 5,6 Y | 73 | 42 | G 2” |
INW 720 H26 | 320 | 260/280 | 3,0 | 200-240 ∆ / 345-415 Y | 12,5 ∆ / 7,2 Y | 73 | 47 | G 2” |
INW 720 H37 | 320 | 380/360 | 4,3 | 345-415 ∆ | 10,0 ∆ / 5,8 Y | 73 | 53 | G 2” |
INW 720 H47 | 320 | 500/440 | 5,5 | 345-415 ∆ | 13,3 ∆ / 7,7 Y | 73 | 66 |
G 2” |
INW 720 H57 | 320 | 570/440 | 7,5 | 345-415 ∆ | 16,7 ∆ / 9,6 Y | 73 | 71 | G 2” |
INW 820 H17 | 520 | 260/280 | 5,5 | 345-415 ∆ / 600-720 Y | 13,3 ∆/ 7,7 Y | 74 | 83 | G 2½” |
INW 820 H27 | 520 | 400/400 | 7,5 | 345-415 ∆ / 600-720 Y | 16,7 ∆/ 9,6 Y | 74 | 85 | G 2½” |
INW 820 H37 | 520 | 600/430 | 11,0 | 345-415 ∆ / 600-720 Y | 28,0 ∆/ 16,2 Y | 74 | 111 | G 2½” |
INW 820 H47 | 520 | 670/460 | 15,0 | 345-415 ∆ / 600-720 Y | 32,5 ∆/ 18,8 Y | 74 | 120 | G 2½” |
INW 920 H17 | 1110 | 270/300 | 12,5 | 345-415 ∆ / 600-720 Y | 28,0 ∆/ 16,2 Y | 74 | 187 | G 4” |
INW 920 H27 | 1110 | 370/410 | 16,5 | 345-415 ∆ / 600-720 Y | 35,0 ∆/ 20,0 Y | 74 | 189 | G 4” |
INW 920 H37 | 1110 | 500/440 | 20,0 | 345-415 ∆ / 600-720 Y | 40,0 ∆/ 23,0 Y | 74 | 191 |
G 4” |
INW 920 H47 | 1110 | 590/440 | 25,0 | 345-415 ∆ / 600-720 Y | 52,0 ∆/ 30,0 Y | 74 | 193 |
G 4” |
Jednofazowe | ||||||||
INW 220 A21 | 88 | 240/210 | 0,7 | 200-240 | 4,5 | 55 | 16 | G 1¼” |
INW 320 A31 | 120 | 280/240 | 1,1 | 200-240 | 7,3 | 58 | 17 | G 1¼” |
INW 420 A31 | 150 | 290/280 | 1,5 | 200-240 | 9,0 | 66 | 27 | G 1½” |
* 60 Hz dane na żądanie.
INW dmuchawy próżniowe z kanałem bocznymKarty katalogowe (pdf/2MB)
Wysokociśnieniowe dmuchawy/pompy próżniowe INW z kanałem bocznym stosuje się jako pompy próżniowe albo dmuchawy do ciągłej eksploatacji o mocy podanej na krzywej charakterystyki roboczej. Do dyspozycji są silniki w wersji standardowej do napięcia zasilającego: 50 Hz lub 60 Hz. Dmuchawy/pompy mają zgodnie z międzynarodową klasyfikacją następujący stopień ochrony: IP 54 (ochrona przed pyłem i bryzgającą wodą).
Silniki zostały zaprojektowane zgodnie z normą DIN EN 60 034/IEC 34-1 oraz klasą temperaturową F. W urządzeniach trójfazowych dopuszcza się odchyłkę w zakresie +/- 10% przy napięciu stabilnym oraz w zakresie +/- 5% przy napięciu niestabilnym; urządzenia jednofazowe zaprojektowano z dopuszczalną odchyłką w zakresie +/- 5%. Jednakże, jeśli podczas ciągłej eksploatacji będzie się korzystać jedynie z 90% maksymalnie dopuszczalnego nadciśnienia, wtedy dopuszczalny zakres napięcia można zwiększyć do zakresu +/- 10%. Dopuszczalna odchyłka częstotliwości wynosi maksymalnie +/- 2%.
Dmuchawy/pompy próżniowe INW spełniają wymagania Dyrektywy 2002/95/WE Parlamentu Europejskiego i Rady Europy z dnia 27 stycznia 2003 r. w sprawie ograniczania stosowania niektórych niebezpiecznych substancji w urządzeniach elektrycznych i elektronicznych. |
Dmuchawy/pompy próżniowe INW z kanałem bocznym spełniają wymogi rozporządzenia dotyczącego urządzeń maszynowych Wspólnoty Europejskiej (CE). |
